腰、胸、太もも用マーカーの組み立て
購入したOpsensのモデルによって必要数が異なります。
| モデル | 必要数 |
|---|---|
| Opsens | 腰(3) |
| Opsens+ | 腰(3), 胸(4), 太もも(5)(6) |
画像では腰(3)を使用して説明していますが、他のマーカーも同じ手順で組み立てることができます。
二次元マーカーのシールを貼り付ける

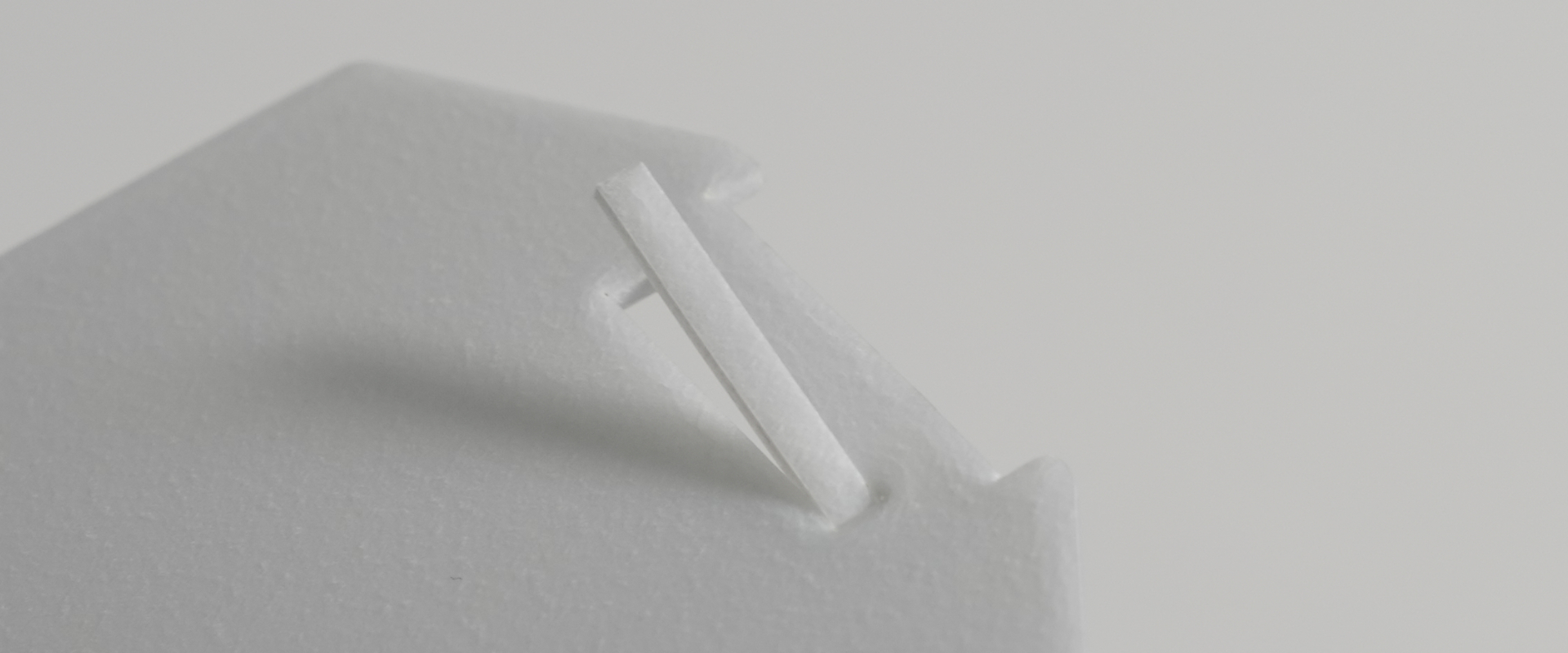

ボードのスリットに破片が残っている場合は、取り除いてください。

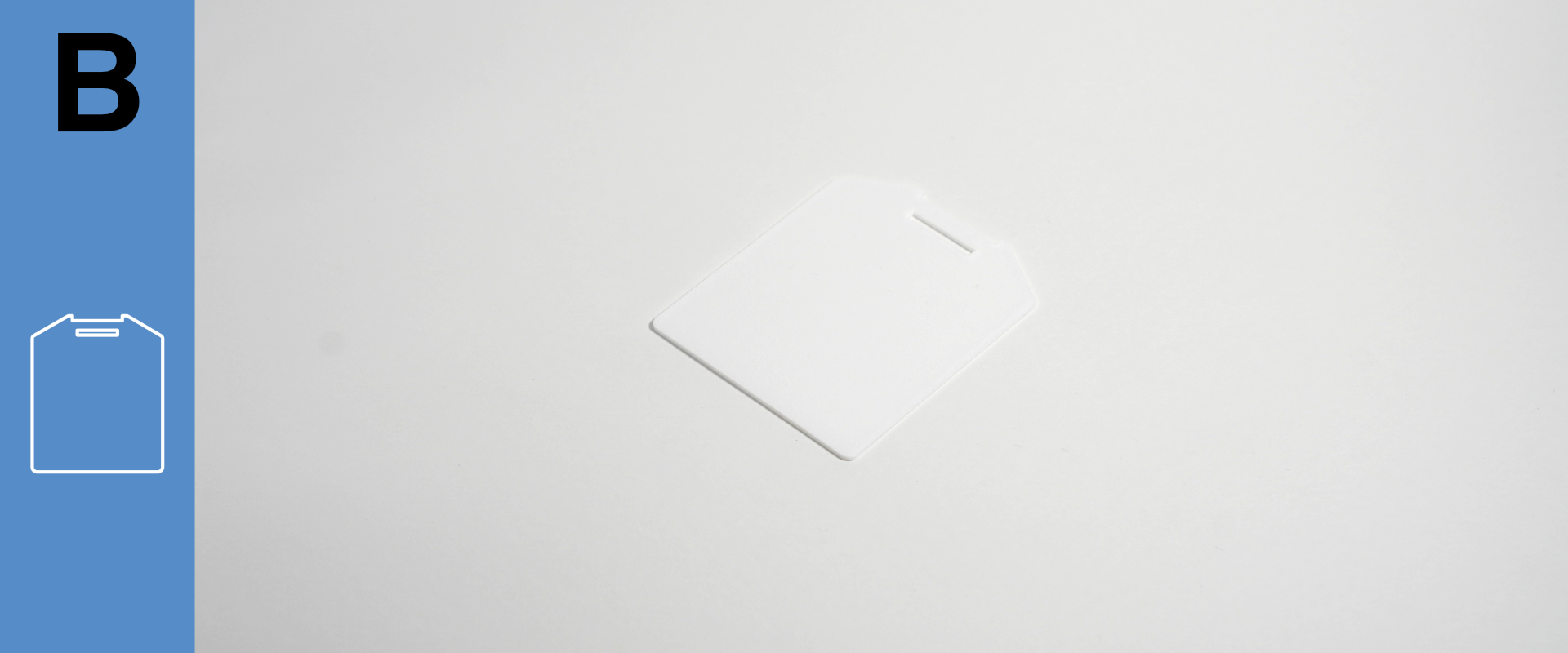

ボードB

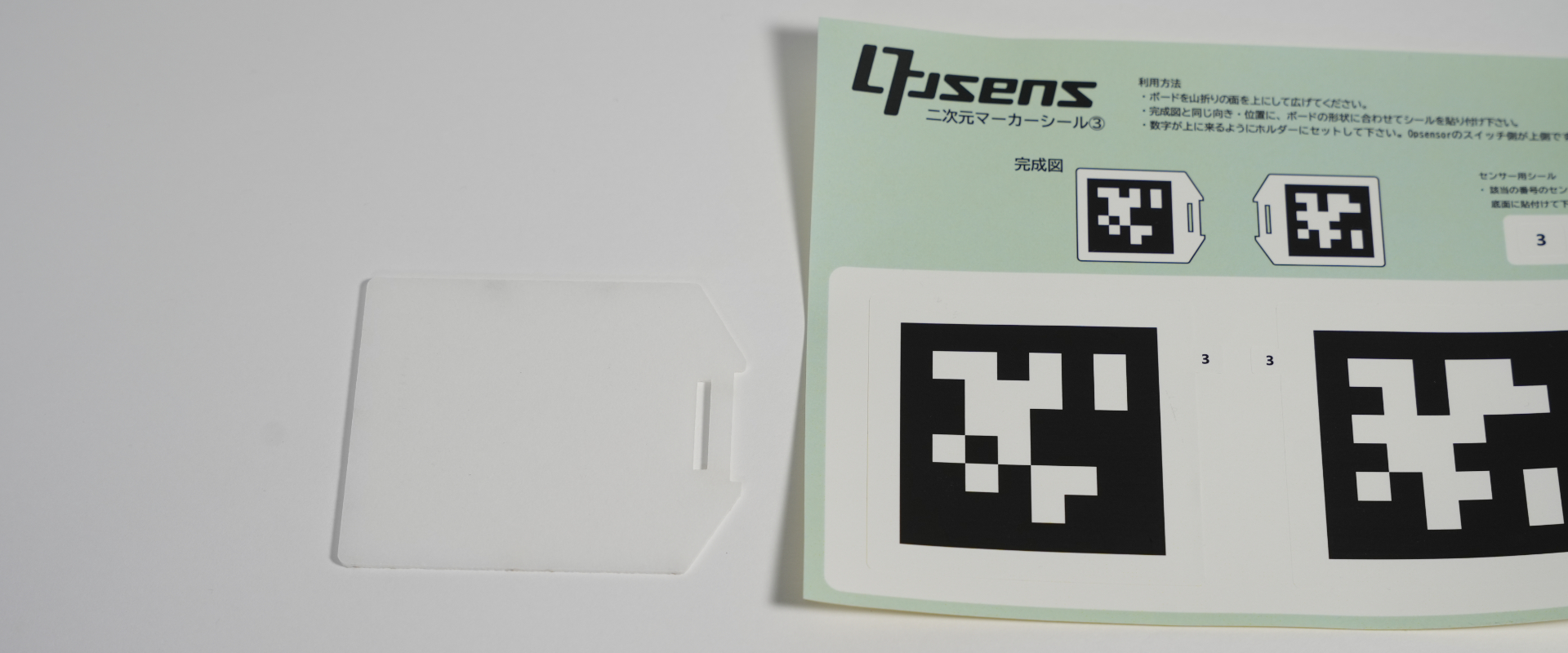

「ボードB」と緑色のシール台紙を用意します。
「ボードB」の裏表に違いはありません。台紙に載っているイラストを参考にして向きを合わせてください。

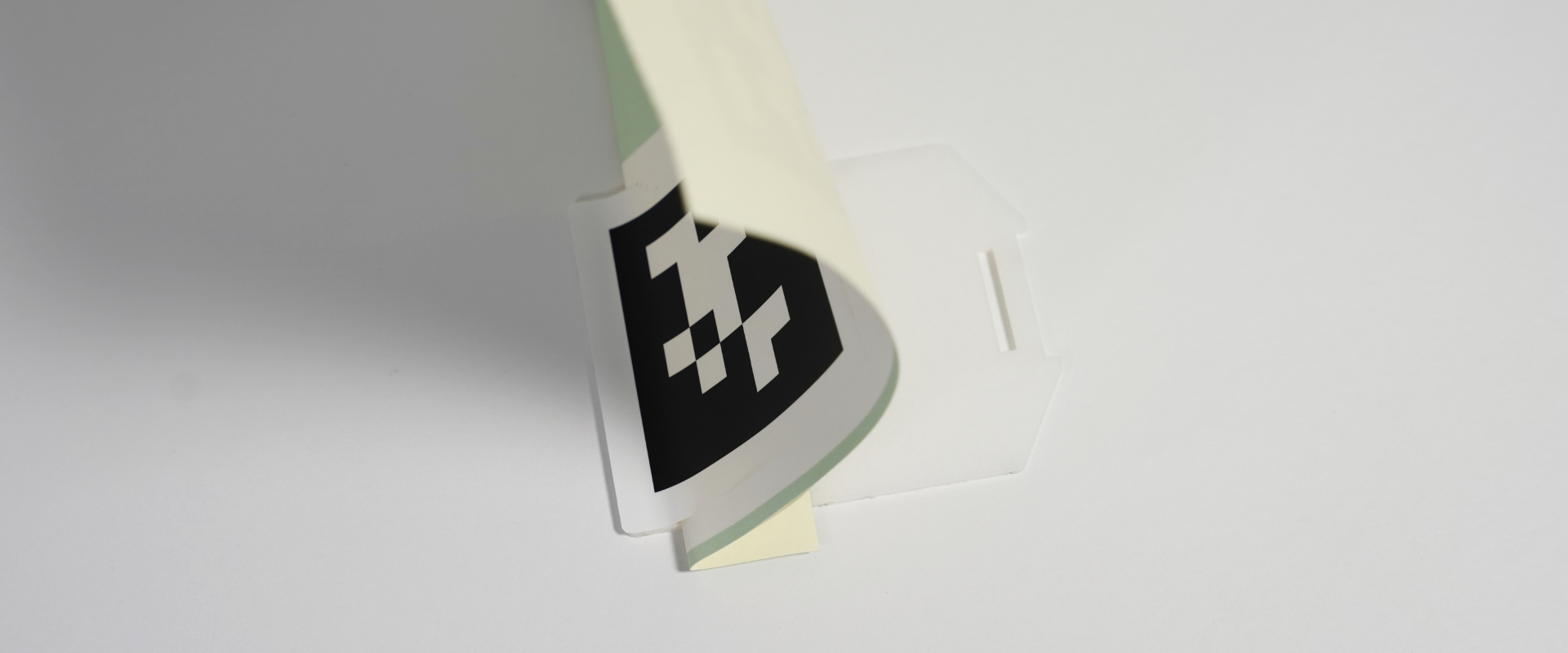

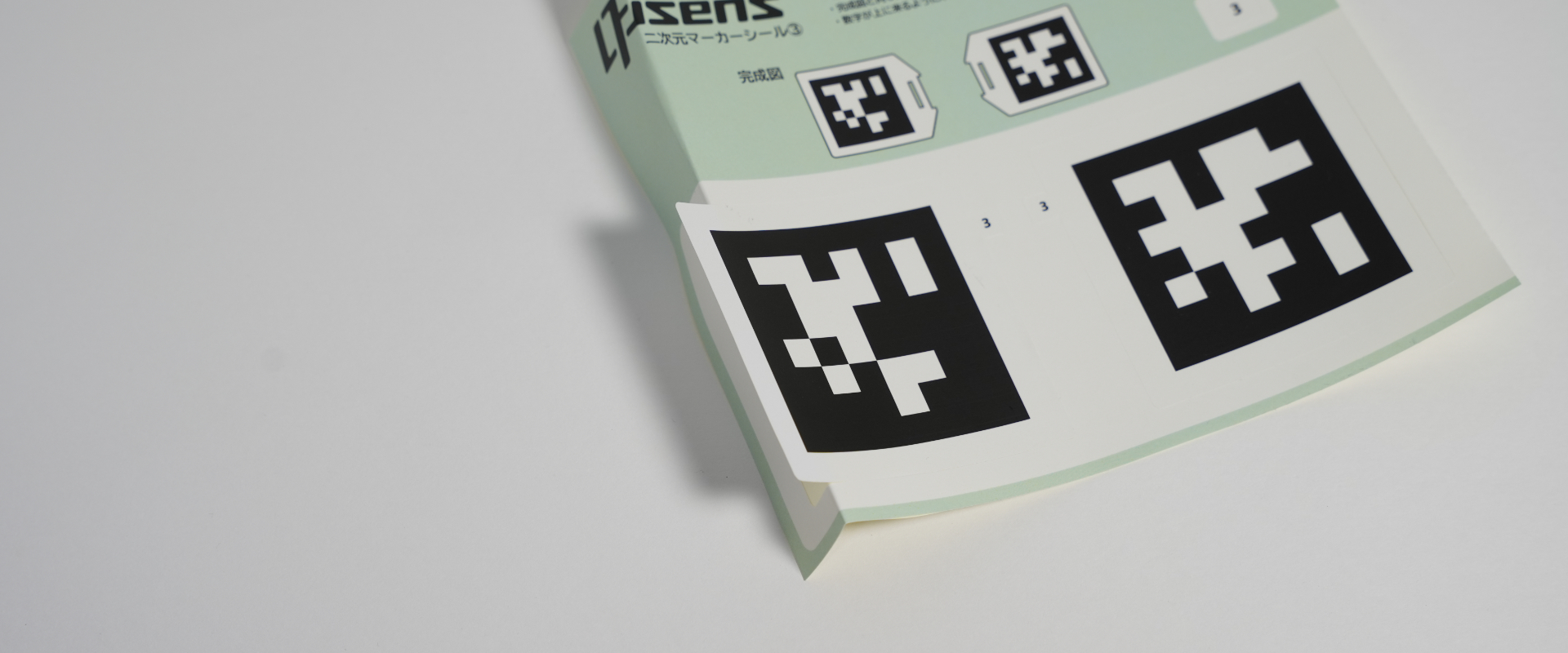

画像のように台紙を折り曲げて、シールの端をめくります。
数字の書かれた出っ張りからめくると、シールが裂けてしまうことがあります。
「ボードB」の左端とシールの端を貼り合わせます。

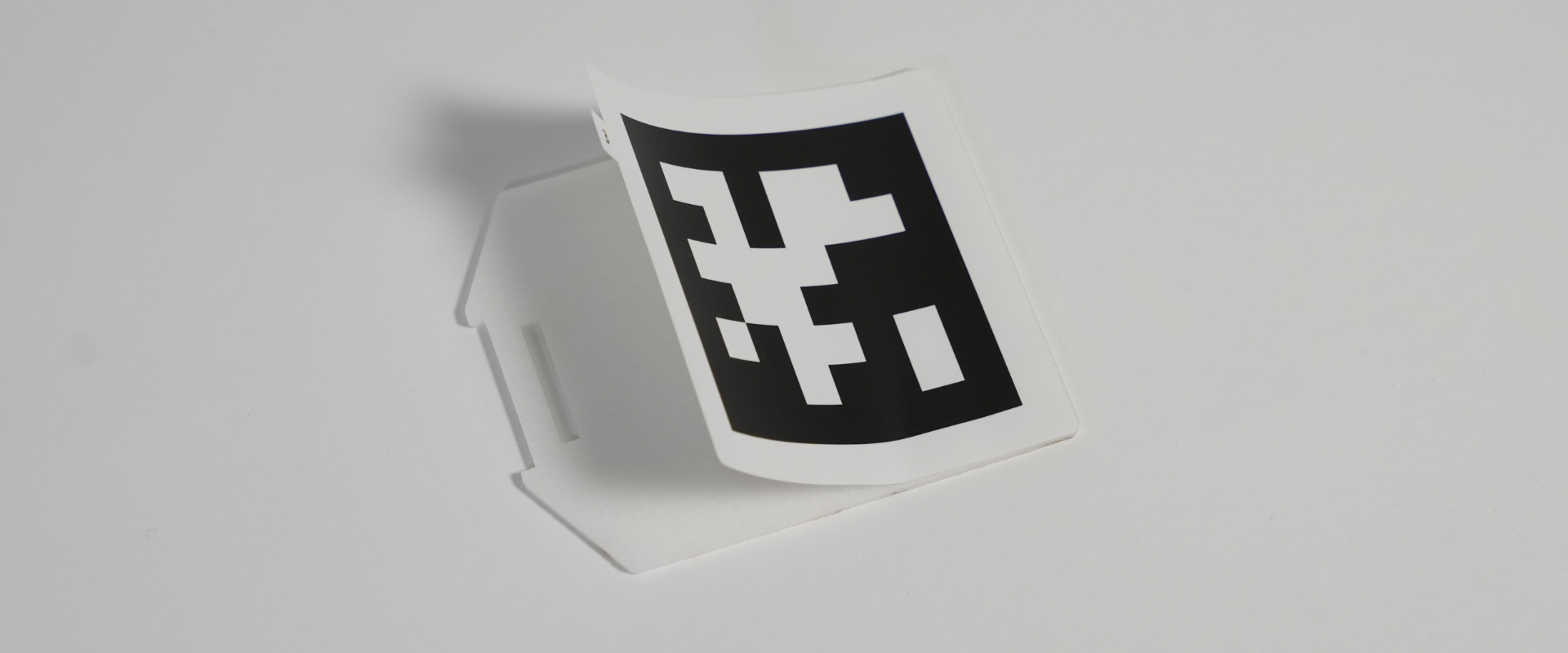

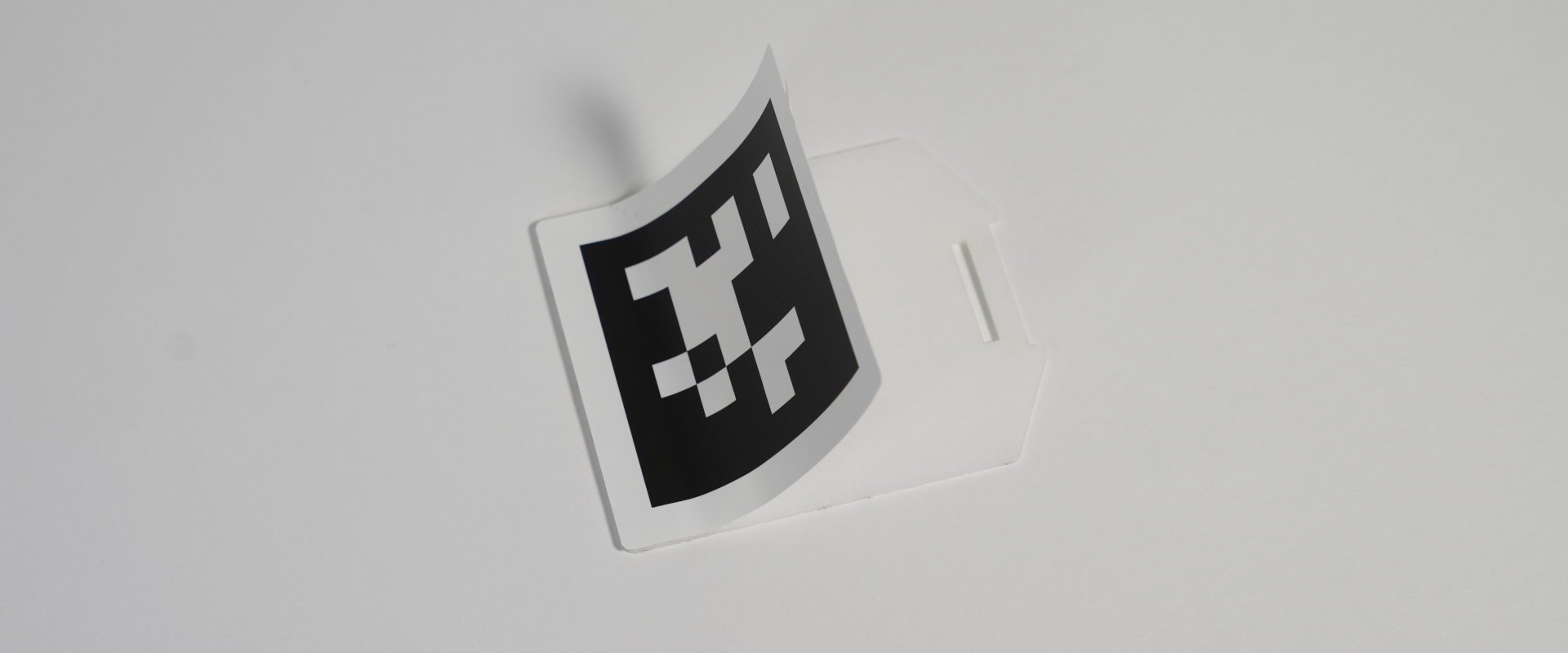

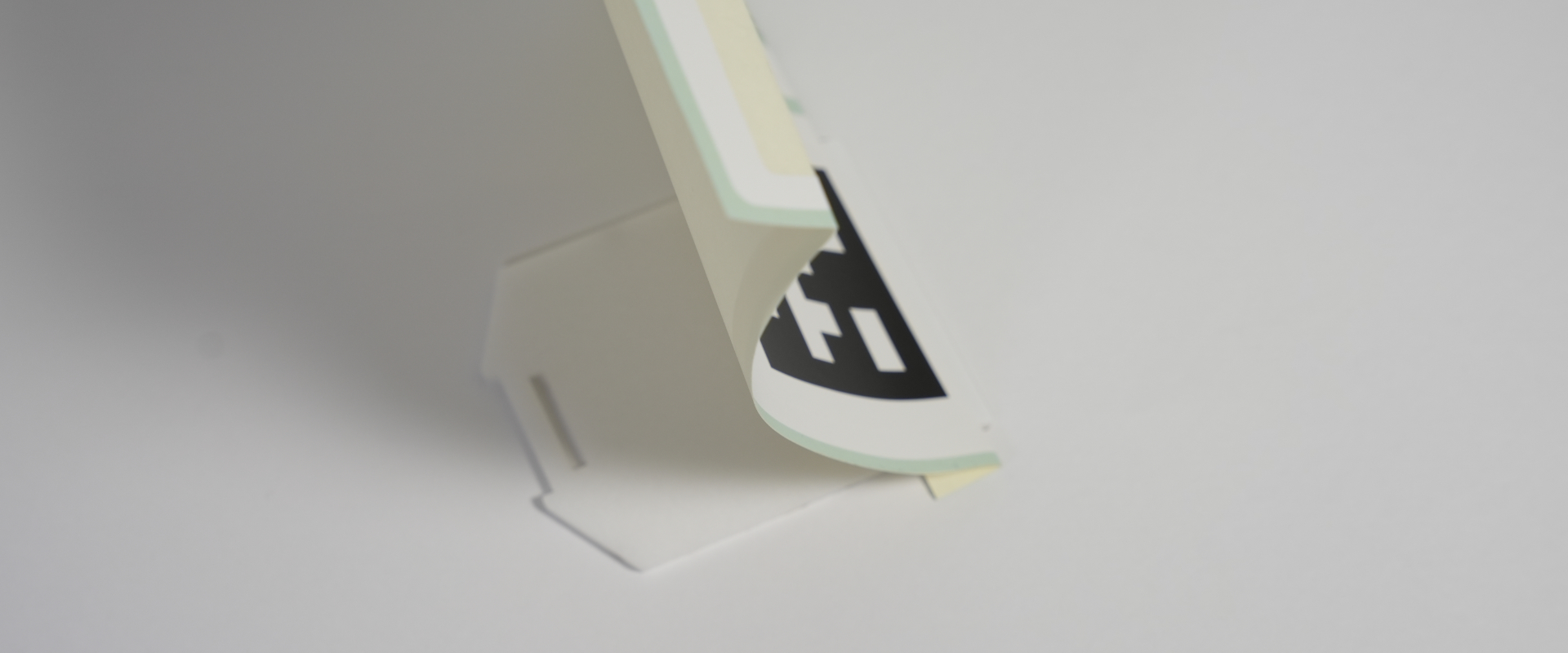

台紙をゆっくり引き剥がして、シールを完全に貼り付けます。
反対側も同じように貼り付けを行います。
先程とは反対の辺の台紙を折り曲げて、シールの端をめくります。
「ボードB」の右端とシールの端を貼り合わせます。
台紙をゆっくり引き剥がして、シールを完全に貼り付けます。

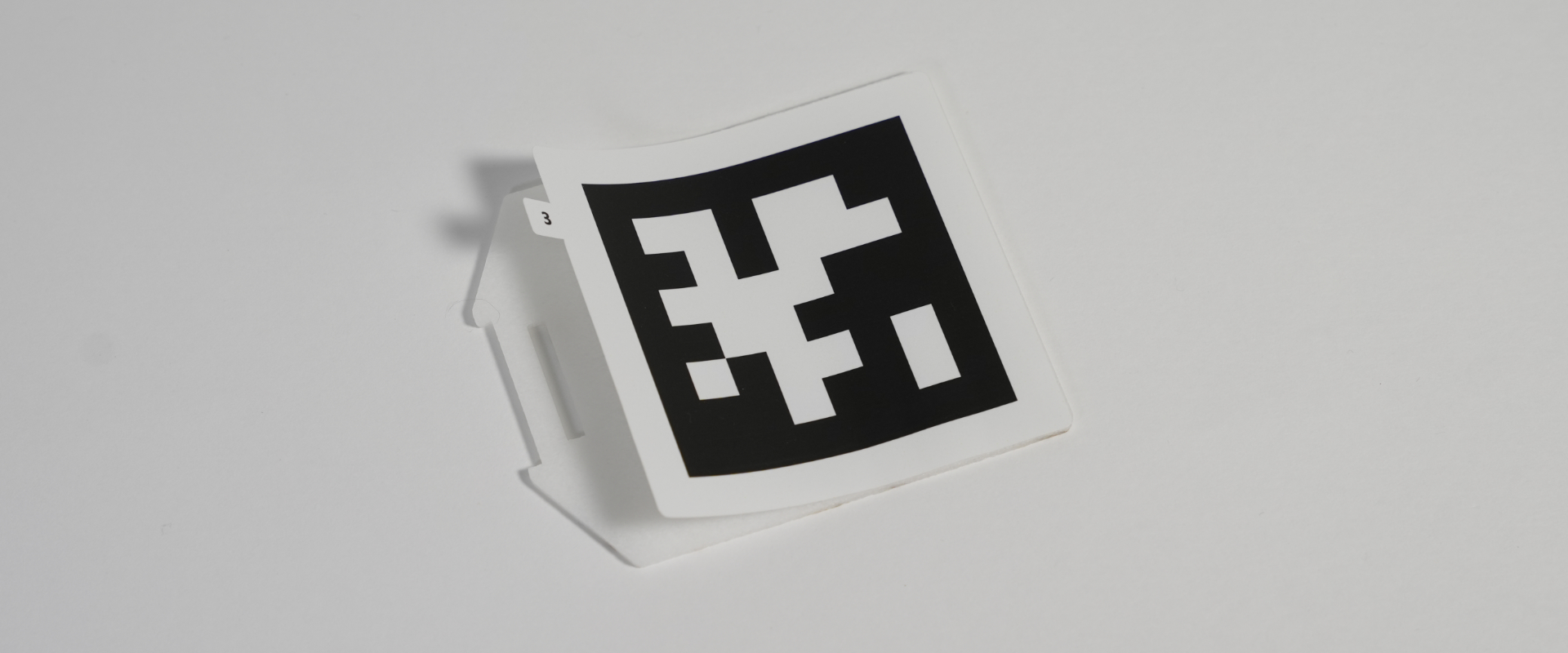

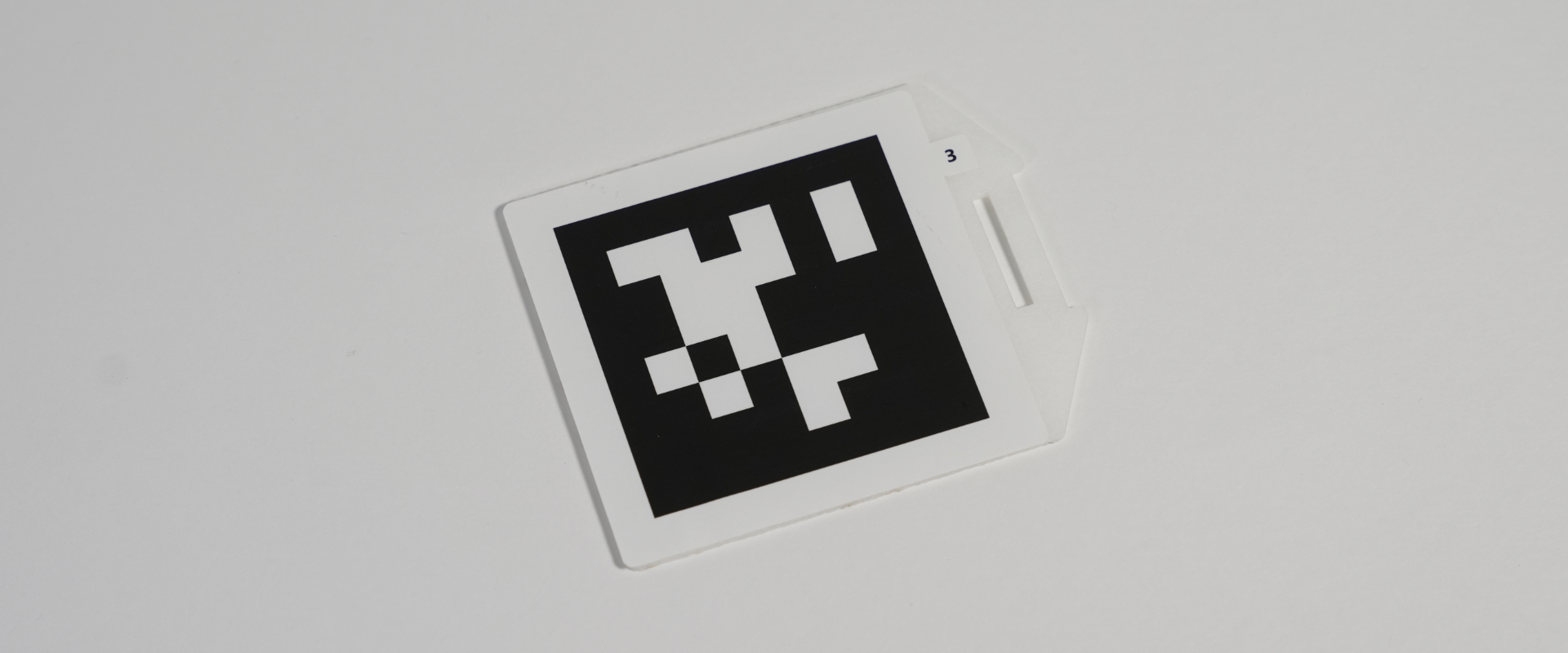

これで「ボードB」のシール貼り付けは完了です。
ボードC

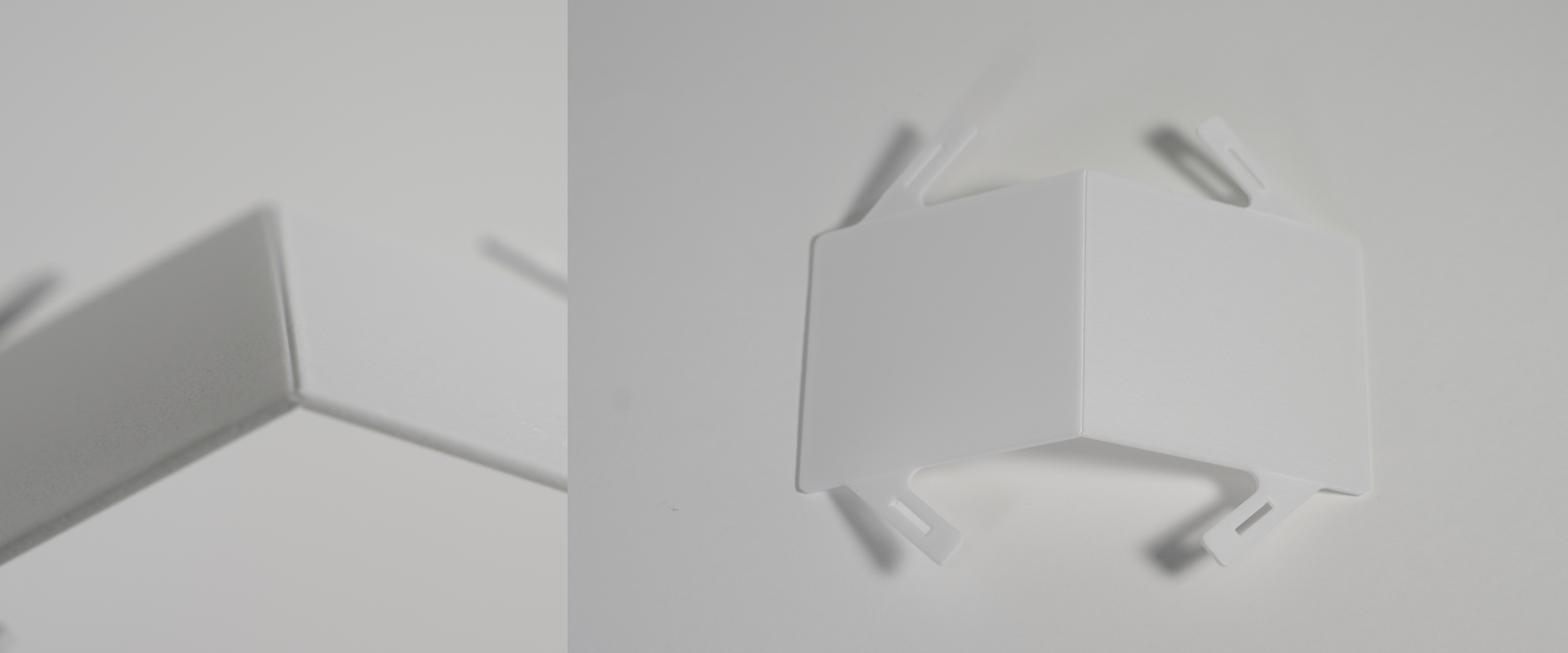

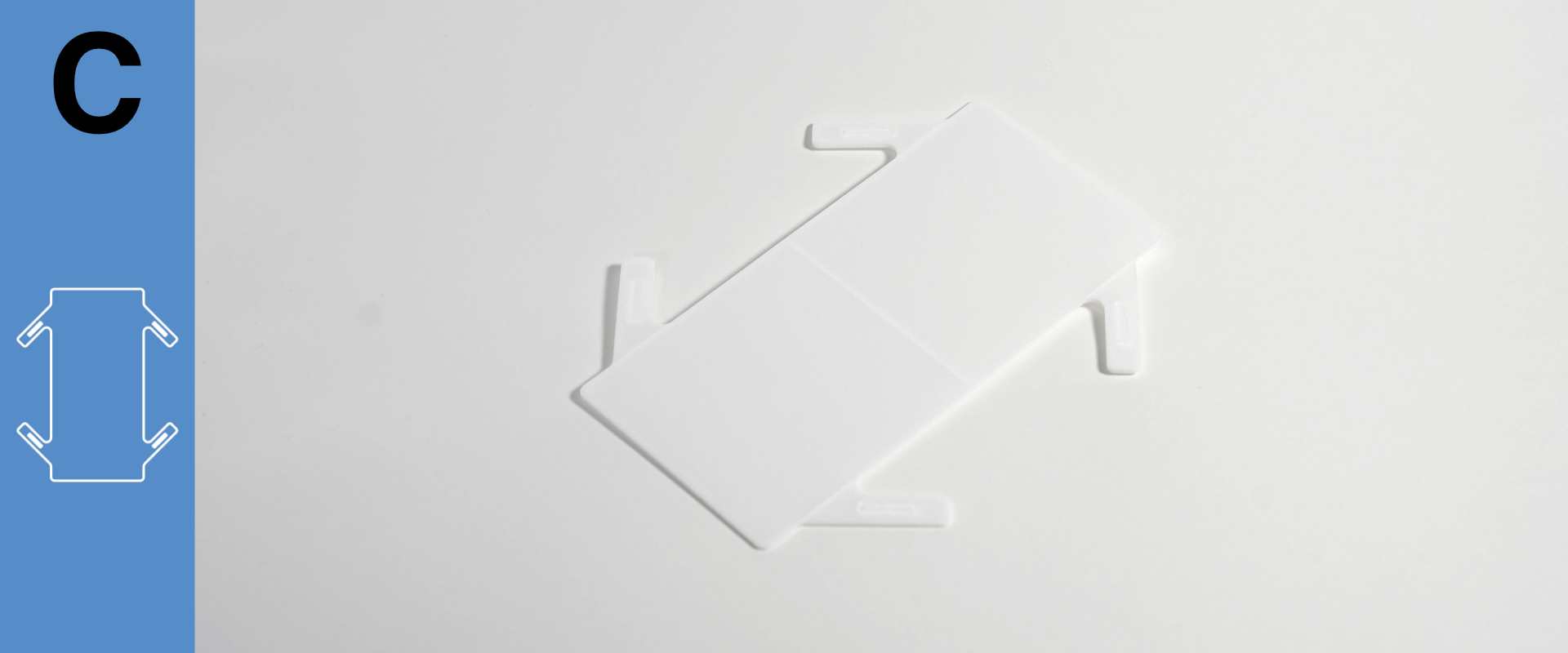

「ボードC」の切り込みを上にして山折りにします。

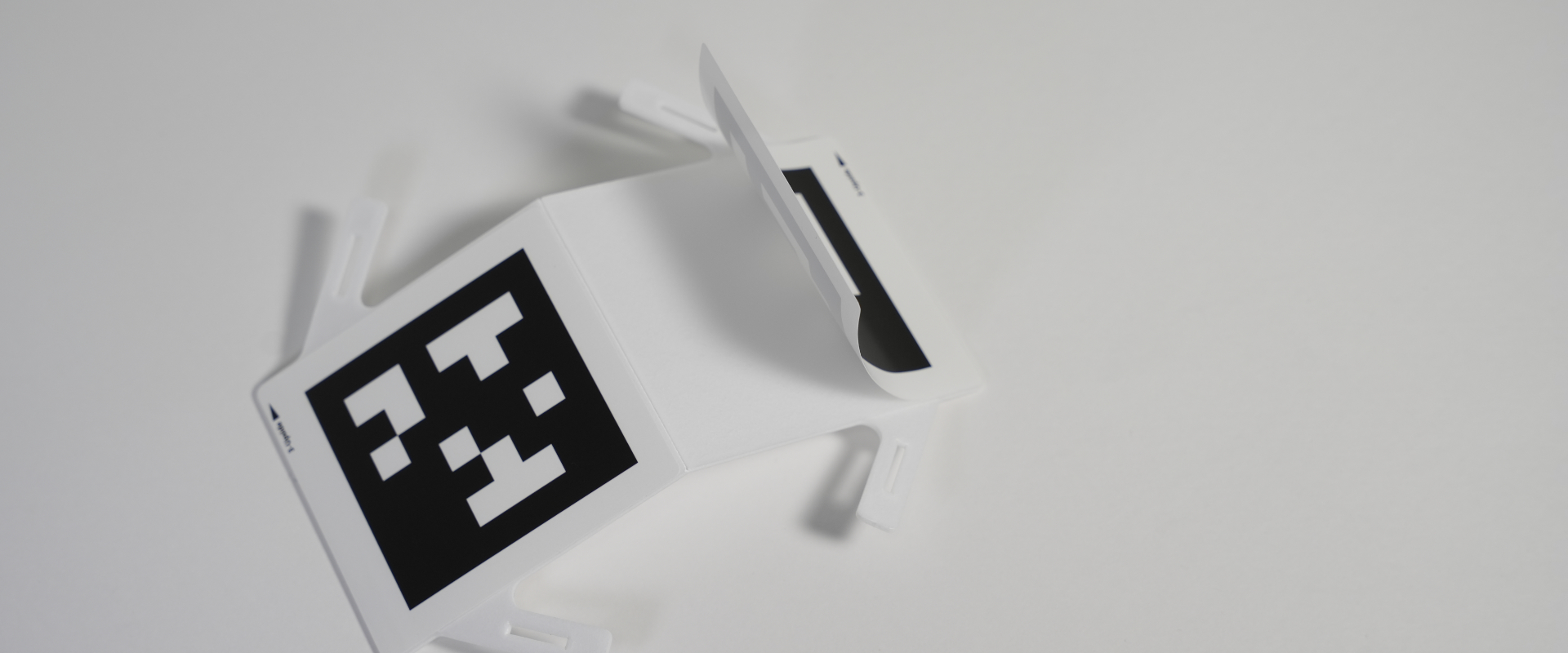

左側のシールを貼り付けます。

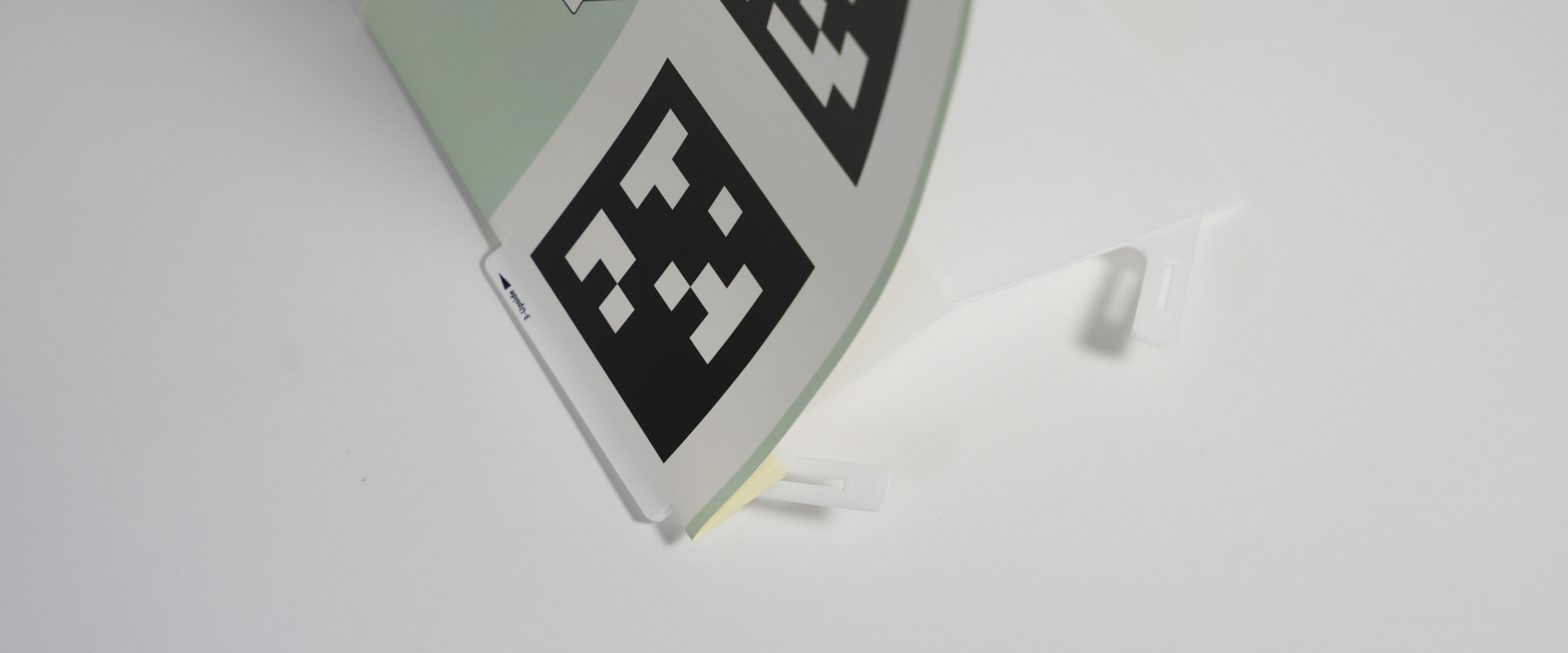

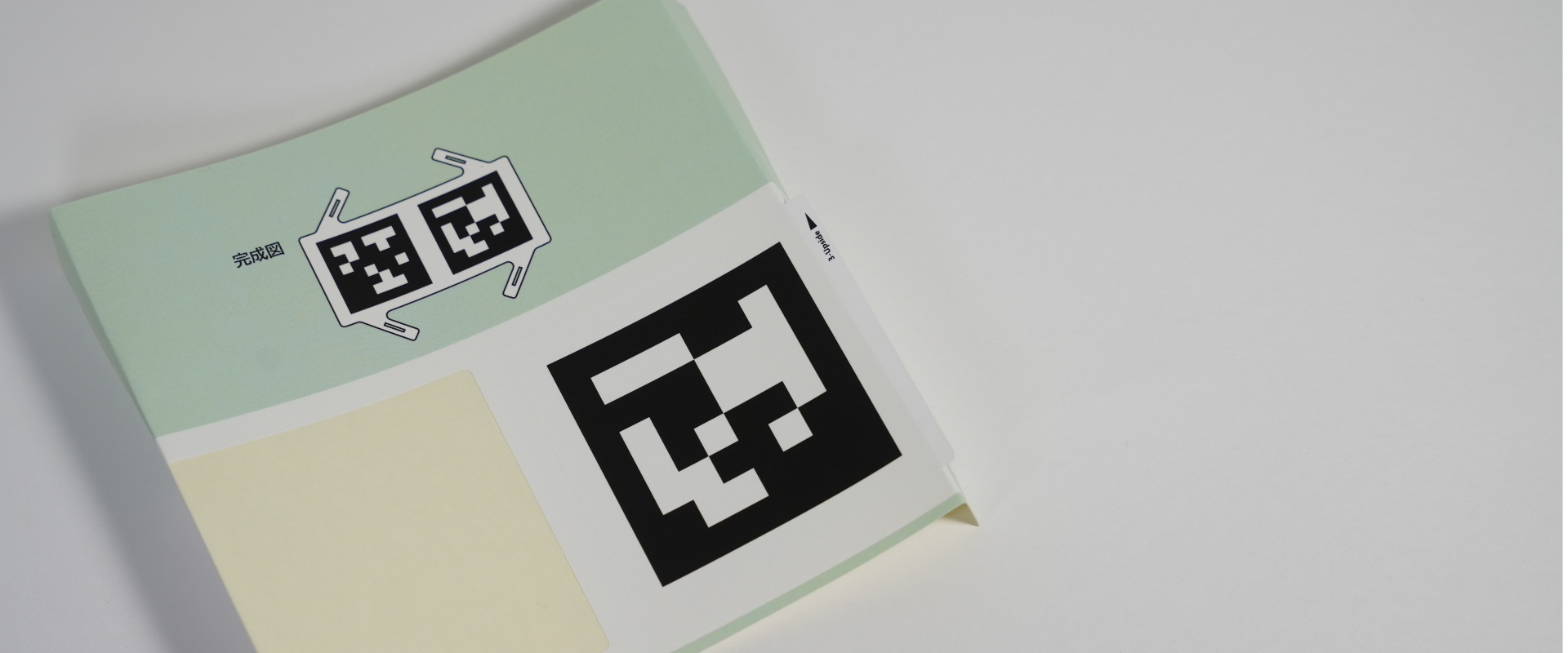

「upside▶︎」と書かれた辺の台紙を折り曲げてシールの端をめくります。

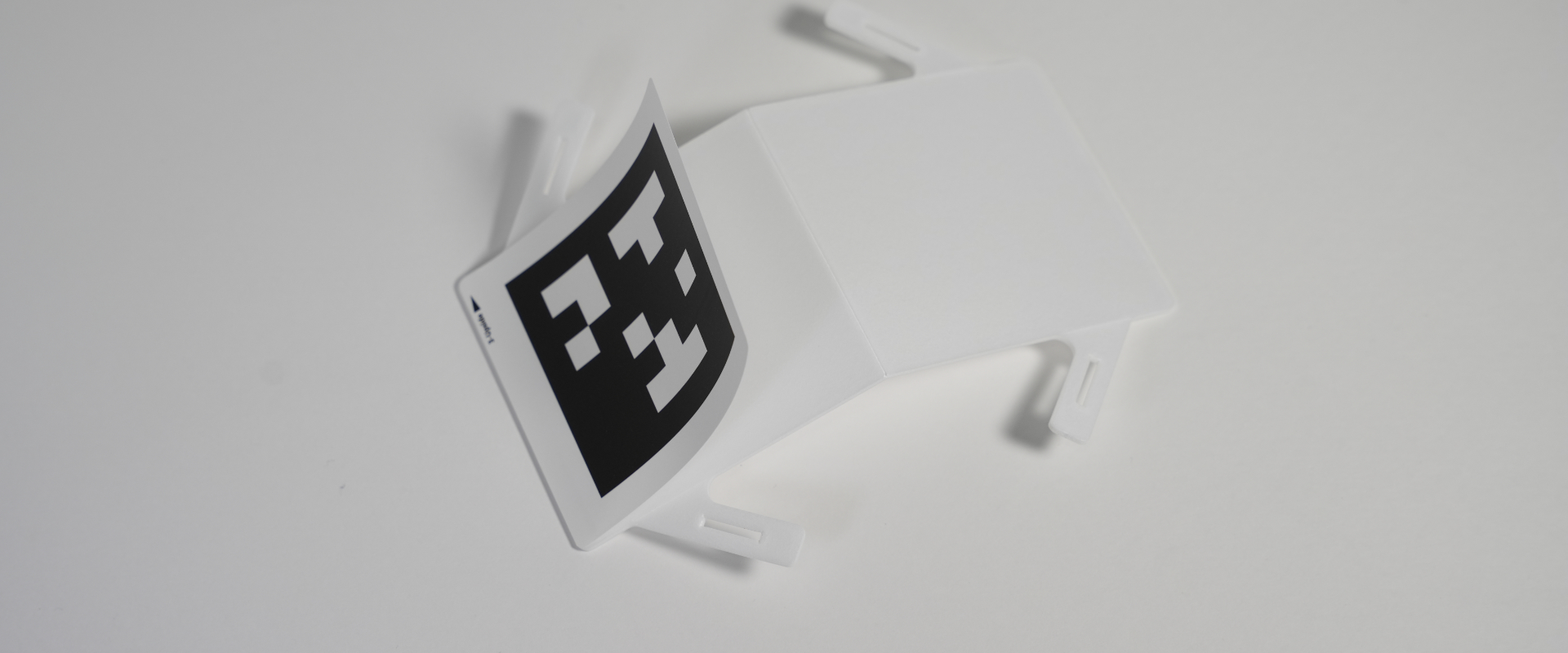

「ボードC」の左端とシールの端を貼り合わせます。

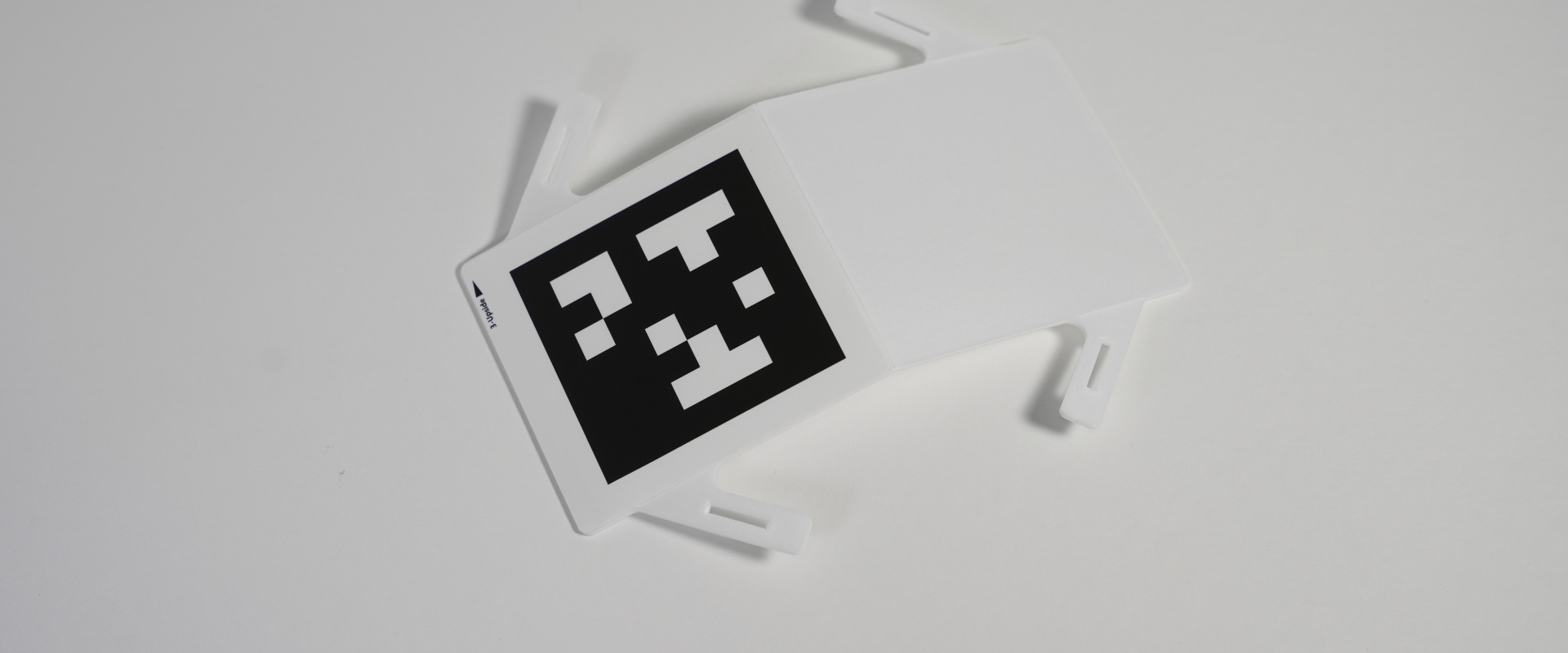

台紙をゆっくり引き剥がして、シールを完全に貼り付けます。
反対側も同じように貼り付けを行います。
「upside▶︎」と書かれた辺の台紙を折り曲げてシールの端をめくります。
「ボードC」の右端とシールの端を貼り合わせます。
台紙をゆっくり引き剥がして、シールを完全に貼り付けます。

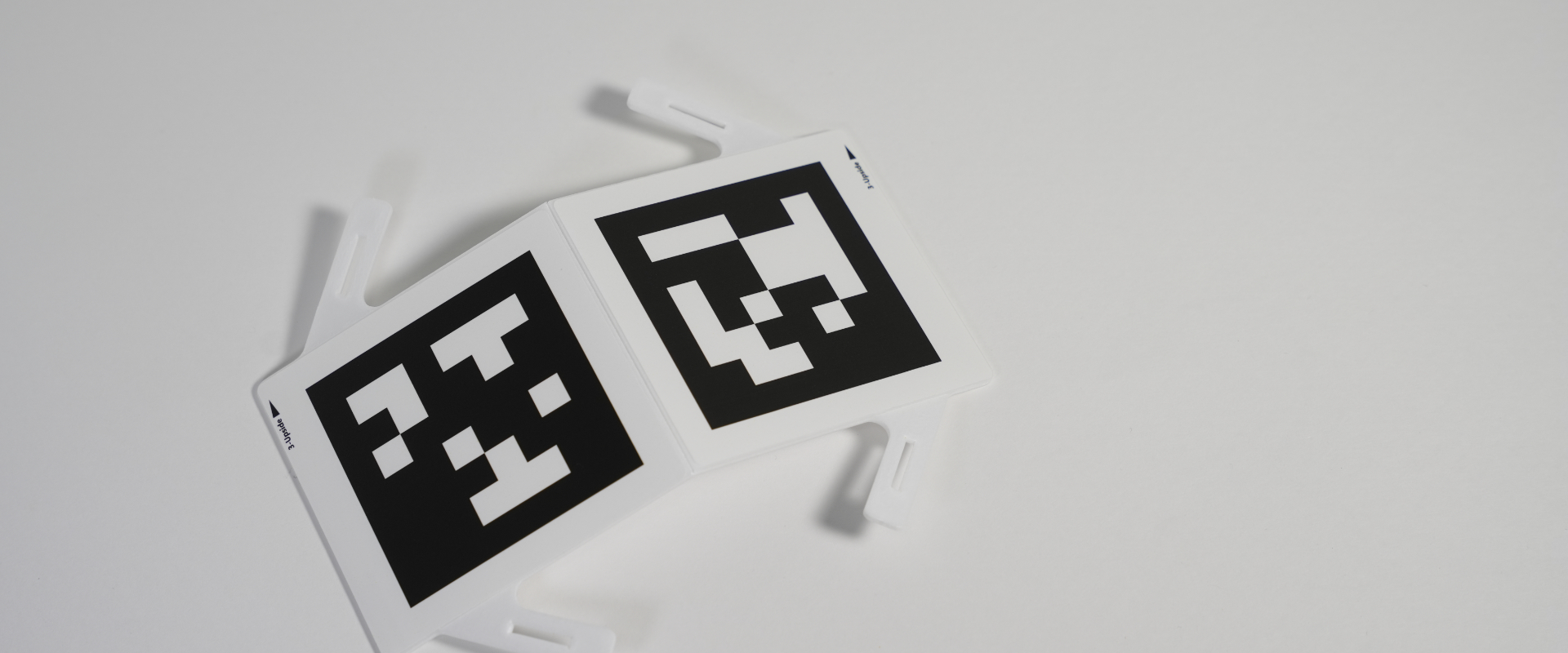

二つのマーカーの「upside▶︎」の向きが揃っているか、確認してください。
ボードCとDを組み立てる

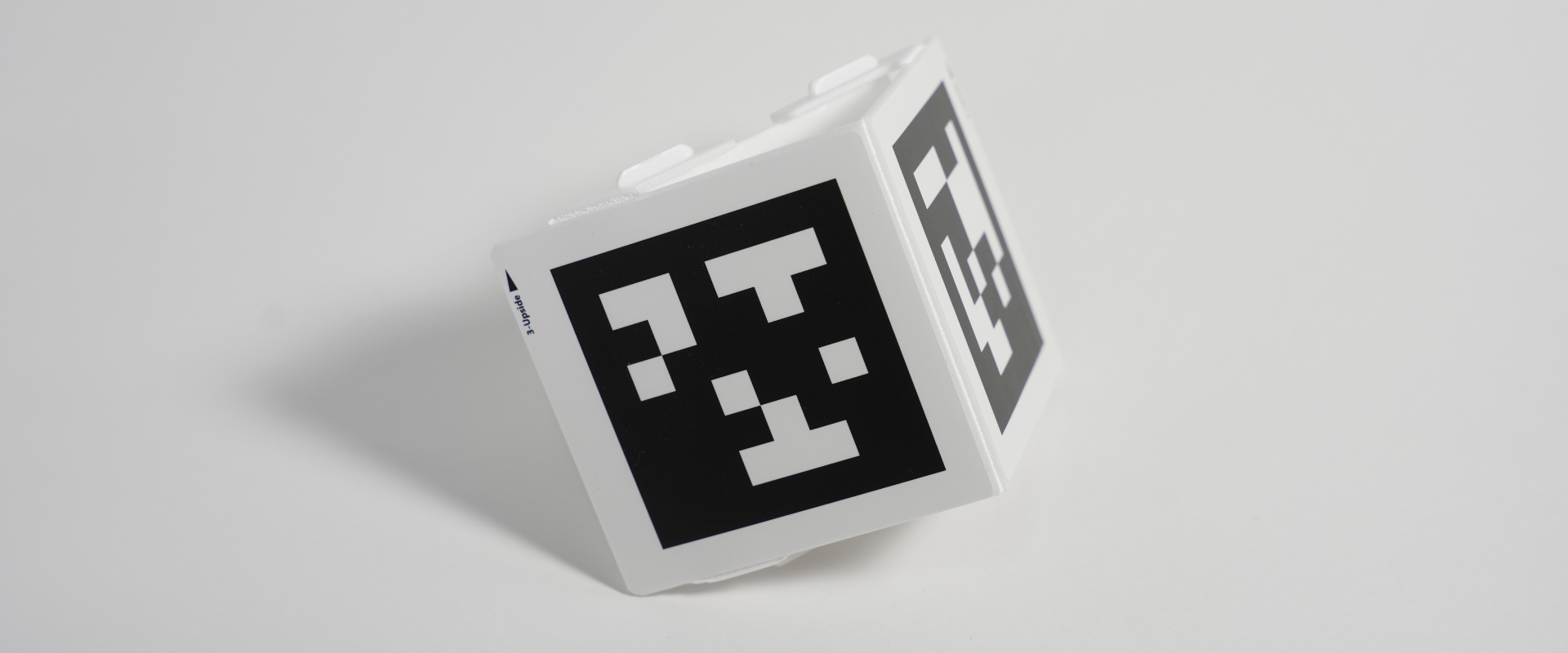

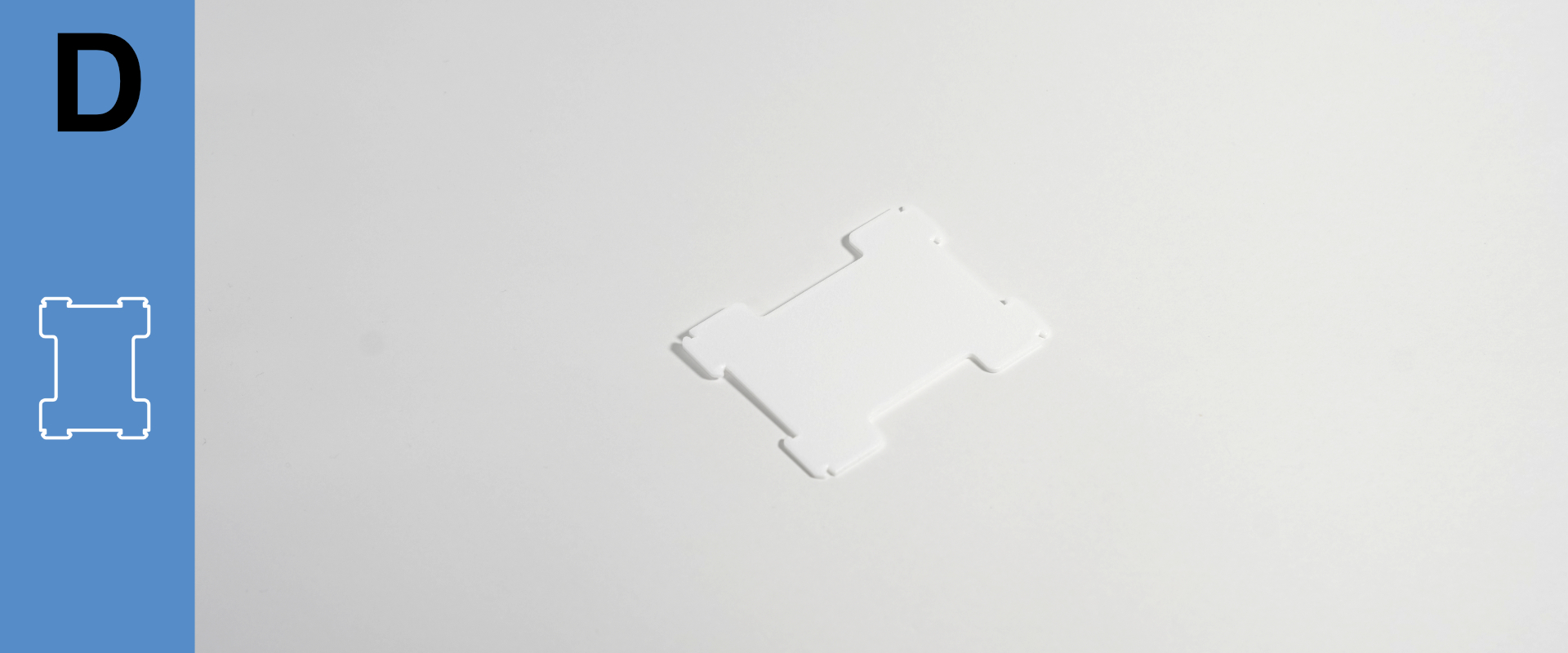

「ボードC」と「ボードD」を組み合わせて立体的に組み立てます。

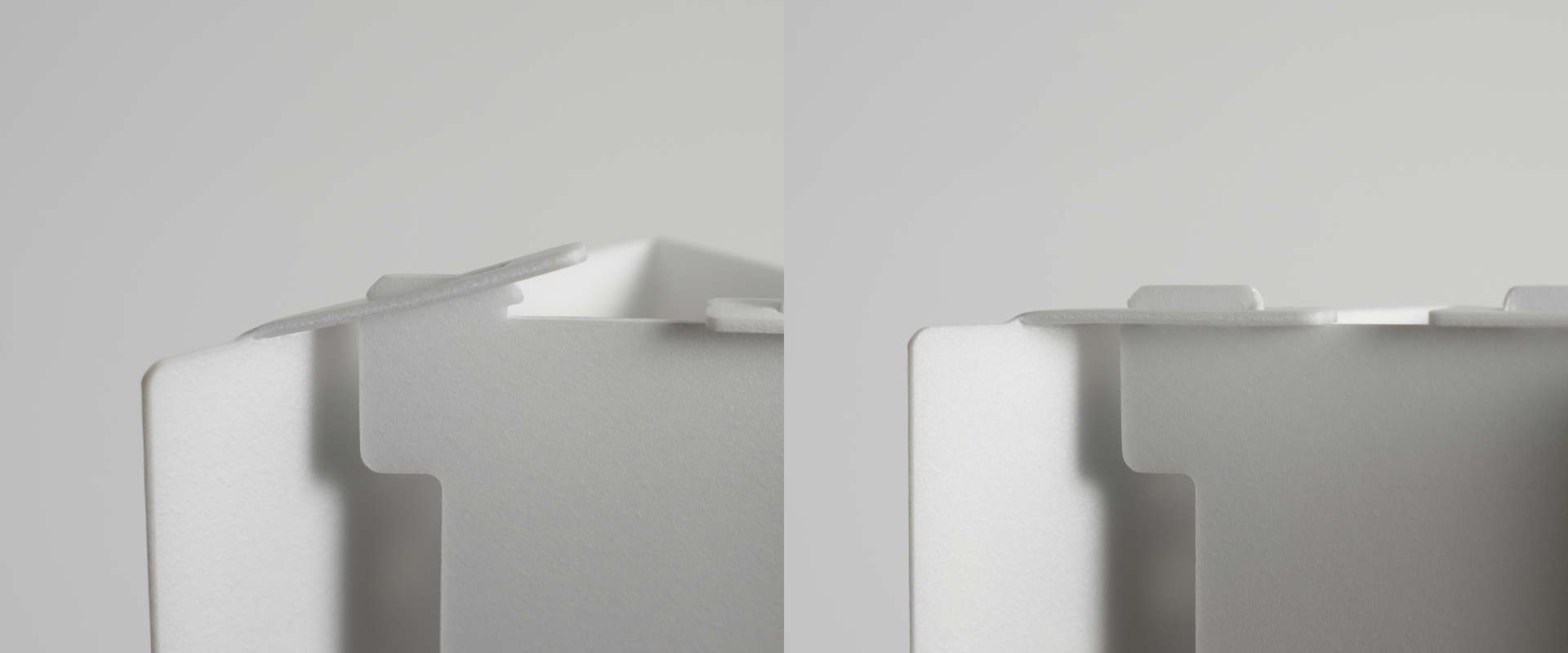

スリットに凸形状の片側を差し込んでから、もう片方を押し込んで爪に引っ掛けてください。
ホルダーと組み合わせる
「ボードB」をホルダーに差し込みます。
数字の書かれた部分が上側に来るようにしてください。
USBコネクタ側が下になります。

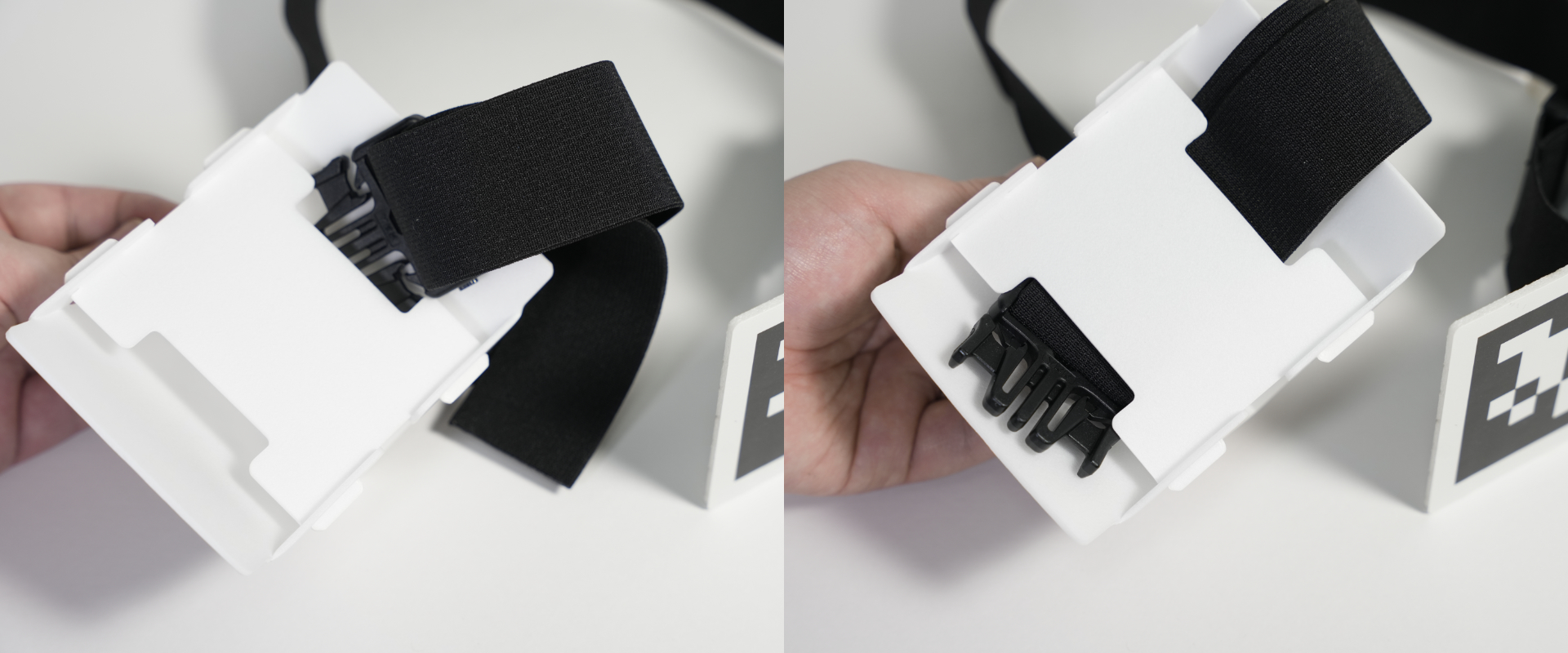

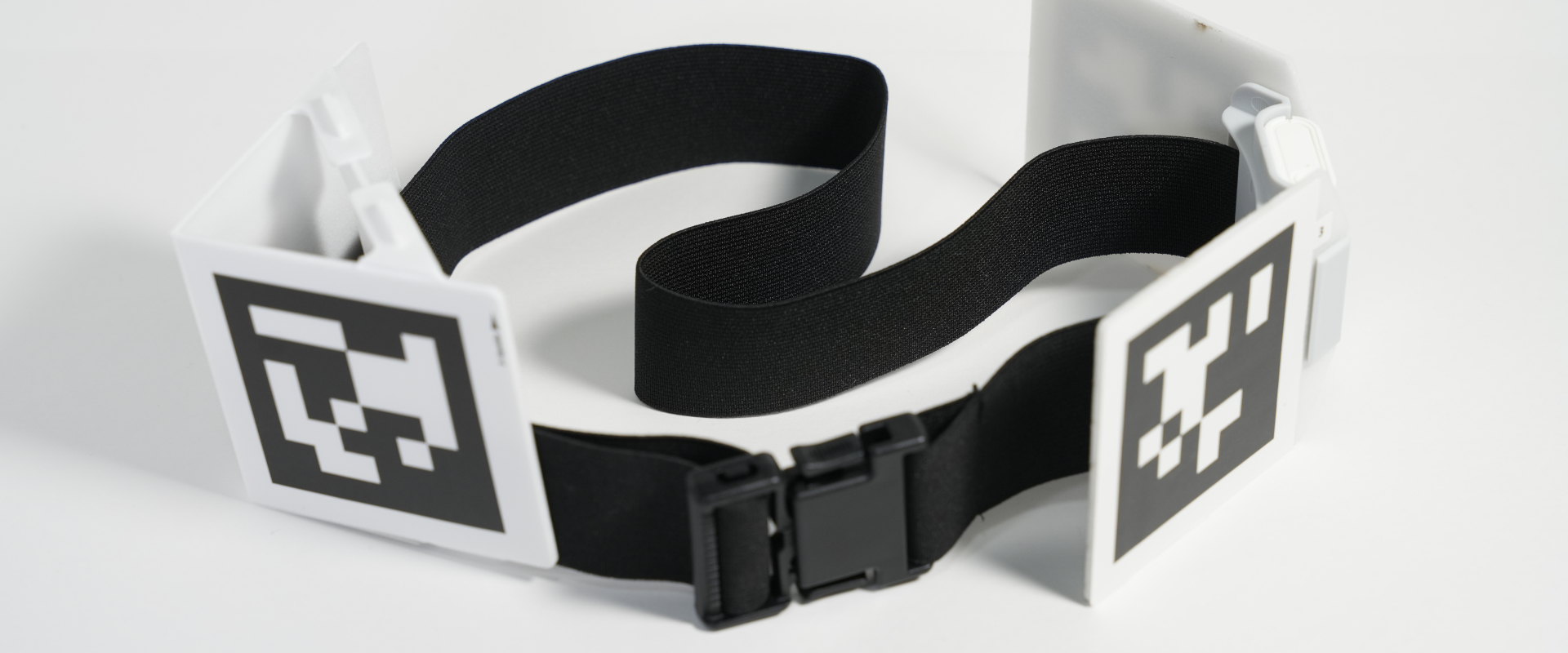

組み立てた「ボードC」にベルトを通します。
少し押しのけるようにしてバックル側を通していきます。
「upside▶︎」の方向が上になるようにしてください。
